当前位置:首页>>破碎设备>>颚式破碎机

颚式破碎机

颚式破碎机简介及用途:

我公司生产的颚式破碎机是集国内外同类产品的成功经验,潜心研究出的一种高效,节能的破碎设备。其中大中型颚式破碎机是我公司的拳头产品之一,尤其在设计和生产大型颚式破碎机方面,在国内外已处于绝对领先水平。主要用于各种矿石与大块物料的中等粒度破碎,可破碎抗压强度不大于320Mpa的物料,分粗破和细破两种。该颚式破碎机产品规格齐全,其给料粒度为125mm~750mm,是初级破碎首选设备。颚式破碎机(颚破)广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。



颚式破碎机运行环境:

在将巨大石块破碎成小石块的过程中,第一道破碎机通常称为“主”破碎机。历史最长,也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室。颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,颚式破碎机仍需非常可靠地工作,这是保证生产效率的关键一环。

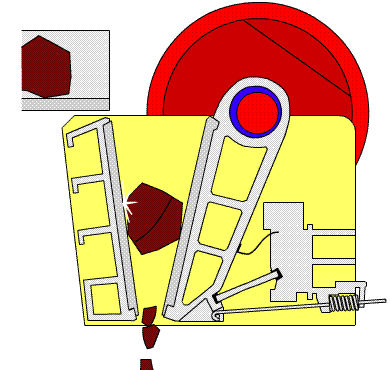

颚式破碎机工作原理:

颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

颚式破碎机性能特点:

1.破碎腔深而且无死区,提高了进料能力与产量;

2.其破碎比大,产品粒度均匀;

3.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;

4.润滑系统安全可靠,部件更换方便,保养工作量小;

5.结构简单,工作可靠,运营费用低。

6.设备节能:单机节能15%~30%,系统节能一倍以上;

7.排料口调整范围大,可满足不同用户的要求;

8.噪音低,粉尘少。

颚式破碎机技术参数:

规格型号 技术性能 电机功率
(kw)
外型尺寸(长×宽×高)
(mm)
重量
(kg)
最大进料
(mm)
调整范围
(mm)
生产能力
(m3/h)
主轴转速
(r/min)
PE150×250 125 10-40 1-3 285 7.5 922×745×933 700
PE200×300 165 20-70 2-8 285 11 1256×1100×1120 800
PE250×400 210 20-80 5-20 310 18.5 1108×1142×1392 300
PE300×600 240 25-90 12-40 380 22 1890×1200×1273 3350
PE400×600 340 40-90 10-40 300 30 1700×1732×1653 7200
PE500×750 425 50-100 34-68 275 55 2050×1860×2145 11320
PE500×750 425 50-100 34-55 275 55 4050×26502140 19220
PE600×900 480 75-200 32-120 255 75 2792×2168×2250 17600
PE750×1060 630 80-140 115-330 250 110 2660×2430×2800 29000
PE900×1200 750 95-165 220-450 200 110 3380×2870×3330 52000
PE1000×1200 850 195-265 310-500 200 110 3480×2876×3330 55000
PEX100×600 80 7-20 1.8-8 300 7. 5 1352×1225×948 2210
PEX150×500 125 10-40 5-12 300 11 1220×1230=1180 2470
PEX150×750 125 10-40 5-15 300 15 1220×1480×1180 3600
PEX250×750 210 10-50 8-22 300 22 1400×1617×1412 4980
PEX200×1000 160 10-55 7-23 300 22 1580×1976×1180 5600
PEX250×1000 210 15-55 10-32 300 30 1580×1992×1380 7350
PEX250×1200 210 15-60 12-38 300 37 1530×2192×1380 8700
